MR-9202

Wettersatelliten-Empfänger für NOAA mit Ausgang für JVFAX und PC-Soundkarte.
Modell MR-9202A mit Schnittstelle für JVCOMM und PROsat.
Modell MR9202B nur mit PC-Soundausgang für Software WxToImg

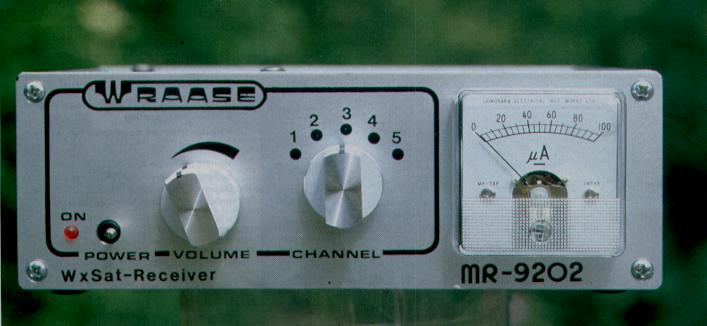

MR-9202 Wettersatelliten Empfänger WRAASE electronic

Historie
Der MR-9202 wurde im Jahr 1992 herausgebracht, um der steigenden Nachfrage nach preiswerten Wetterbildempfängern mit PC-Schnittstelle gerecht zu werden. Für das seinerzeit sehr populäre DOS-Programm "JVFAX" enthält der MR-9202 den passenden Dekoder mit einer 9-pol. RS-232 Buchse. JVFAX verwendete eine quasi parallele Übertragung in 2 x 4 bit, gemultiplext über die Handshake-Leitungen der RS-232-Buchse. Ab Windows95 funktionierte diese sehr handwarenahe Übertragung nicht mehr richtig und wurde durch eine echte RS-232-Übertragung im Programm "JVCOMM" und im MR-9202A ersetzt.

Dieses Gerät wird nicht mehr hergestellt. Alle MR-9202- Versionen sind auch heute noch verwendbar durch die Möglichkeit, über den rückseitigen AF-OUT Anschluss auf den Soundeingang eines PCs zu gehen und die moderne Software WxToImg zu verwenden.

Beim Erwerb als Gebrauchtgerät bitte beachten:

Bei der Quarzbestückung ist zu prüfen, ob die aktuellen Frequenzen für NOAA-18 und NOAA-19 bestückt sind (137,100 und 137,9125 MHz). Falls nicht, müssen diese Quarze als Sonderanfertigung beschafft werden, z.B. bei www.andyquarz.de . Die Quarz-Frequenzwerte sind: 42,133333 für 137,100 und 42,404166 für 137,9125 MHz.

Die Empfangsfrequenz kann beim MR-9202 weder vom PC-Programm noch über einen Suchlauf automatisch eingestellt werden.
Die erforderliche manuellen Frequenzeinstellung kann dazu führen, dass bei Abwesenheit Satellitenüberflüge verpaßt werden.

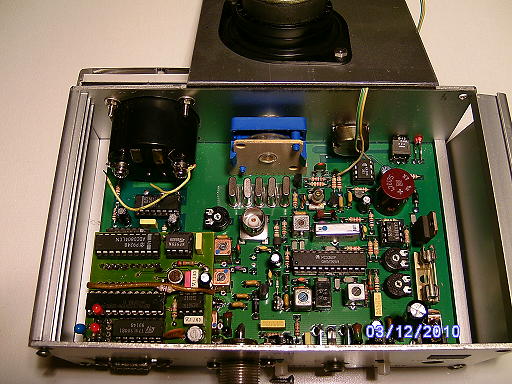

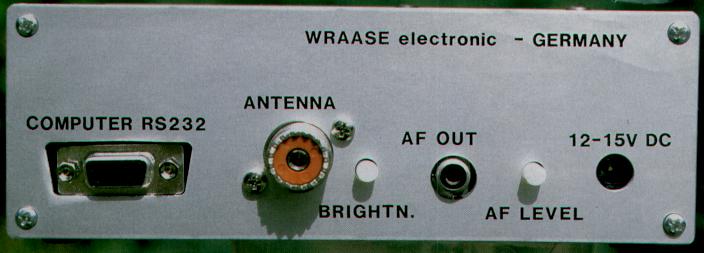

Der Soundeingang des PC wird am rückseitigen Ausgang "AF-OUT" des MR-9202 angeschlossen, erforderliches Kabel: 3,5 mm Klinkenstecker auf Cinchstecker. Aktuelle Software: WxToImg.

MR-9202 WRAASE electronic Weather Satellite Receiver

	WRAASE-electronic	Wetterbildempfänger MR-9202 / A / B
	Bewährter Spezialempfänger für das 137 MHz-Satellitenband. 5 Quarzgesteuerte Empfangskanäle, davon sind mindestens bestückt 137,500; 137,620 und 137,400 MHz. MHz ( NOAA15, NOAA17). Quarzformel: Quarzfrequenz = (Empfangsfrequenz - 10,7) : 3 (in MHz) Eingebaute DC-Weiche für Versorgung eines Antennenverstärkers Aktives Bandpassfilter. Signalstärkeanzeige durch Drehspulmesswerk. Rauschsperre. Eingebauter Lautsprecher und Lautstärkeregler. Getrennt regelbarer Ausgangspegel für die Soundkarte. Stromversorgung 12-14V DC . Robustes Voll-Aluminiumgehäuse Empfohlene Antennen: KX-137 \| MX-137 Software "JVFAX" (2x4bit gemultiplext auf 9-pol. RS-232-Buchse gemäß JVFAX Spezifikation)	Um der Entwicklung auf dem Softwaresektor gerecht zu werden, wurden die Versionen MR-9202A und M-9202B herausgebracht. Der MR-9202A enthält anstatt des speziellen, für das DOS-Programm JVFAX konzipierten PC-Anschlusses eine echte serielle RS-232 Schnittstelle zum Betrieb der Software PROsat (Timestep) oder des JVFAX-Nachfolgers JVCOMM. Der MR9202A unterscheidet sich äußerlich vom Grundmodell durch die beiden Leuchtdioden in der Gehäuseoberseite. Der MR-9202B hat keinen digitalen Ausgang mehr, sondern speist nur noch das analoge APT-Audiosignal direkt in den Soundeingang des PCs und liefert hervorragende Bilder mit dem aktuellen Programm WxToImg.

MR-9202 WRAASE electronic Wx Satelliten Empfänger

	MR-9202 Dokumente zum Herunterladen	Dateiformat
	Betriebsanleitung MR9202	PDF 16 kB
	Betriebsanleitung MR9202 A	PDF 37 kB
	Betriebsanleitung MR9202 B	PDF 25 kB
	Schaltplan + Bestückungsplan + Platinenlayout MR9202	PDF 500 kB
	Schaltplan und Bestückungsplan Adapterplatine MR9202 auf MR9202A	PDF 162 kB
	Handbuch zum Programm PROSAT (MR9202 A)	PDF 196 kB
