PC-220 Digitaler 2m-Panoramaempfänger mit Videoausgang

WRAASE ELECTRONIC PC-200 PC-220 PANORAMA-RECEIVER

WRAASE ELECTRONIC PC-220 PANORAMA RECEIVER Volker Wraase

Historie
Ein Vorläufer dieses Produktes entstand in Teamarbeit von Hans Hilberling, DK7LG, und Volker Wraase, DL2RZ, wobei DK7LG den Empfangsteil für das 2m-Band beisteuerte und DL2RZ dazu ein seinerzeit neuartiges, digitaltechnisches Verfahren zur Darstellung der Frequenzbelegung auf einem TV-Monitor entwickelte und zum Patent anmeldete.

Das Ausgangsprodukt wurde erstmals 1979 auf der Weinheimer UKW-Tagung am Stand der Firma WRAASE electronic vorgestellt als Modell "PC-200". Bei regem Käuferinteresse wurden verschiedene Verbesserung- und Erweiterungsvorschläge vom Entwicklerteam aufgenommen.

Da von Hans Hilberling der Erwerb der Patentrechte von WRAASE nicht gewünscht war, wurde vereinbart, dass Hilberling die erste Geräteversion als PC-200 unter seinem Namen und WRAASE eine eigene, weiterentwickelte Variante als "WRAASE PC-220" vertreiben würde.

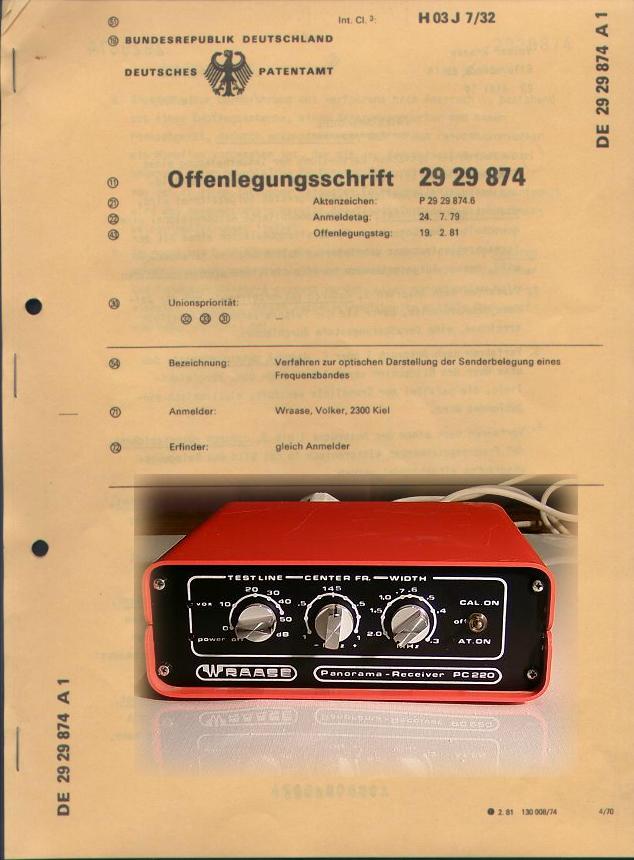

Nach der Offenlegung der Patentschrift 1981 erschienen mehrere unlizensierte Plagiate auf dem Markt, z.B. für den Einsatz im CB-Funkbereich und in der TV-Antennenmeßtechnik...

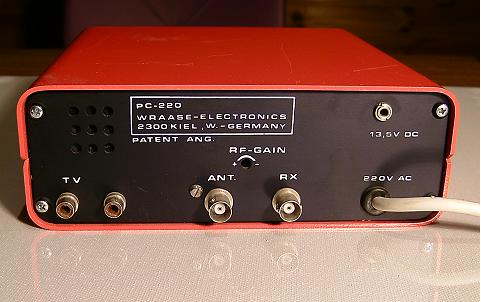

WRAASE ELECTRONIC PC-220 PANORAMA DISPLAY

IC-Bestückung:
IC1   SO42P
IC2   CA3089
IC3   NE555
IC4   NE555
IC5   SCL4528
IC6   SN74LS123
IC7   SN7413
IC8   SN74LS123
IC9   MC4040
IC10 CD4012
IC11 SN74LS00
IC12 SO42P
IC13 7812
IC14 7805

Dieses Gerät wird nicht mehr hergestellt. Beim Erwerb als Gebrauchtgerät bitte beachten:

Frequenzstabilität und Ablesegenauigkeit entsprechen nicht mehr heutigen Ansprüchen. Dennoch kann das Gerät auch heute noch eine gute Hilfe sein, um einen Überblick über die Bandaktvitäten und die Ausbreitungsbedingungen zu erhalten.

	WRAASE PC-220 Dokumente zum Herunterladen
	PC-220 Handbuch	PDF 1,2 MB
	PC-220 Prospekt	PDF 720 kB
	PC-220 Testbericht i.d. FUNK	PDF 220 kB
	PC-220 Schaltplan und Bestückungsplan	PDF 500 kB
